工業(yè)不銹鋼爐膽是各類高溫工業(yè)爐的核心內襯部件，直接承受熱負荷與工藝氣氛的侵蝕。相較于普通碳鋼或耐火磚結構，不銹鋼爐膽具有導熱均勻、氣密性好、熱慣性小、使用壽命長等顯著優(yōu)勢，廣泛應用于光亮退火爐、滲碳爐、氮化爐、釬焊爐以及化工裂解爐等設備中。
選材是決定爐膽性能的首要環(huán)節(jié)。對于長期工作溫度在700℃以下的爐膽，304奧氏體不銹鋼即可滿足要求，成本經濟；當溫度升至900℃左右時，需選用抗氧化性能更優(yōu)的309S；而1000℃以上的高溫環(huán)境，則必須采用310S或更高等級的Incoloy 800H等耐熱合金。除溫度外，爐內氣氛同樣關鍵：在含硫、含氯或強還原性氣氛中，還需考慮添加鉬、鈦等元素的特殊鋼種以抵抗晶間腐蝕和應力腐蝕開裂。

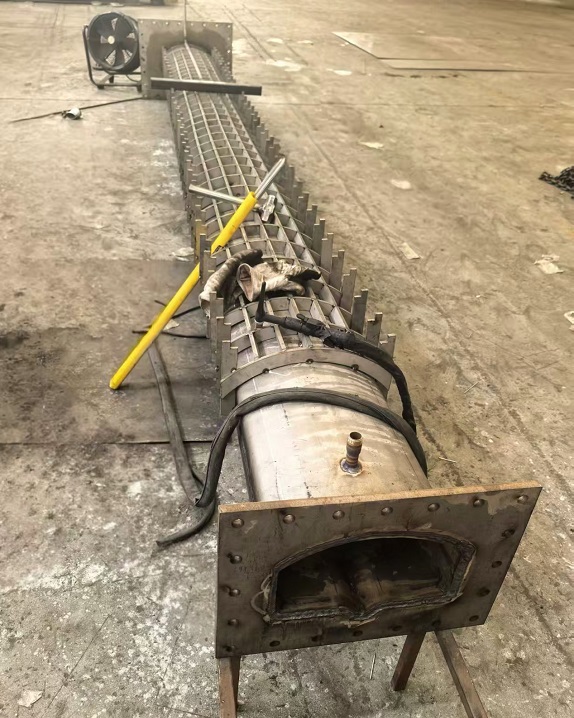

制造工藝直接影響爐膽的可靠性和壽命。工業(yè)爐膽通常采用卷板焊接結構，壁厚多為2～6mm。下料后需精確卷圓，保證圓度偏差控制在允許范圍內。焊接是重中之重，常采用鎢極氬弧焊(TIG)打底，確保根部焊透且無氧化，再以手工電弧焊或熔化極氣體保護焊填充蓋面。環(huán)焊縫與縱焊縫均需進行100%射線探傷或滲透檢測。焊后熱處理不可或缺——消除焊接殘余應力可顯著降低高溫服役時的蠕變開裂風險。對于大尺寸薄壁爐膽，還需增設加強圈，防止高溫下因自重或氣壓導致失穩(wěn)變形。
應用實例方面，在連續(xù)式光亮退火爐中，不銹鋼爐膽內通入氫氣或氨分解氣氛，爐膽自身在1000℃左右承受內外壓差，壁厚設計與焊縫質量直接決定運行安全性。在井式滲碳爐中，爐膽除了耐高溫還需抵抗活性碳原子的滲入，長時間使用后可能出現(xiàn)“碳脆”現(xiàn)象，因此需定期進行燒碳處理。在乙烯裂解爐中，爐膽（輻射段爐管）長期處于1100℃以上的高溫蠕變狀態(tài)，其壽命管理依賴壁溫監(jiān)測與剩余壽命評估。
維護與失效分析同樣值得關注。常見失效模式包括高溫氧化減薄、熱疲勞裂紋、晶間腐蝕開裂以及局部過燒熔穿。日常維護應重點檢查爐膽外壁的變色區(qū)域、焊縫附近的開裂跡象，并定期測量壁厚。一旦發(fā)現(xiàn)細微裂紋，可采用同材質焊條進行補焊并做局部熱處理。當整體變形嚴重或出現(xiàn)大面積減薄時，應及時更換，避免突發(fā)失效導致整爐產品報廢及安全事故。
隨著工業(yè)爐向節(jié)能化、智能化方向發(fā)展，不銹鋼爐膽也出現(xiàn)了新型設計：如復合板爐膽（不銹鋼+耐熱鋼）、帶熱障涂層的雙層結構，以及在線壁溫監(jiān)測與壽命預測系統(tǒng)。正確理解爐膽的選材邏輯、制造要點和維護規(guī)律，不僅能夠延長設備運行周期，更能顯著降低全生命周期成本。工業(yè)不銹鋼爐膽雖不直接產出產品，卻為高效、優(yōu)質的熱處理工藝提供了堅實保障。
